受験生の皆さん、お疲れさまでした。

平成１７年度の一級建築士製図試験が１０月９日に実施されました。

今年の課題は『防災学習のできるコミュニティ施設』でしたね。

課題文を入手しましたので、早速「Ｅ＆Ａ」のメンバーがチャレンジしました。持ち時間２時間。

１時間半から２時間で考える試験だから少し欠点も有る解答ですが、取りあえず解答例を掲載します。



今後、少しずつ更新して解説も掲載しますので、このホームページを探し出した人は、お友達にも紹介してね。・・・


昨年と同様に「課題文」、「解説」も掲載します。時々のぞきに来てね。

�T．設計条件

この課題は、ある都市の市街地において、ランドマークとして地域住民に親し
まれてきた建築物の一部を残したもの（以下「既存部」という。）を活用して、
災害に関する知識や対応について学習・体験できる「防災学習部門」と地域住
民の交流や自己啓発を支援するための「集会・生涯学習部門」とからなるコミ
ュニティ施設を計画するものである。また、災害時においては、東側の公園に
避難した住民に対する支援活動の場となるものとする。

計画に当たっては、特に次のことが求められている。
　�@　新設部の設計と既存部を改修する設計を行うものであり、新設部と既存
      部は、一体的な平面計画とし、調和のとれた立面計画とする。
　�A　防災学習部門、集会・生涯学習及び共用・管理部門を適切にゾーニング
　　　した計画とするとともに、各部門間の動線に配慮した計画とする。

【設計条件・前文】

ここでは、計画すべき施設の目的が、はっきりと表されている。
ここの文章をおろそかにしていると、大きく進路を間違えてしまうぞ。
エッ！既存建物とな？有効活用ときたか。こんなの初めてとちゃう？

�@で、既存建物を改修とある。単なるモニュメントとして残すんでなく、活用
　するんだな。立面が出てきたぞ！それも、調和のとれたと来た。今年の課題
　は何が飛び出すんだろう？
　調和・・・調和とは？何を求めている？・・・おっと！先に進もう。
�Aでは、いつもの部門ごとの適切なゾーニングと動線だな。

ここで、早くも予想とは異なる展開に同様気味。）

１．敷地及び周辺状況
(1)敷地の形状、接道条件、周辺状況等は、下図のとおりである。
　�@北側・・・道路（幅員８m）を挟んで集合住宅がある。
　�A東側・・・災害時には避難場所となる公園がある。
　�B南側・・・道路（幅員１５m）を挟んで商店街がある。
　�C西側・・・消防署がある。

(2) 敷地は、平坦で、道路及び隣地との高低差はないものとする。また、歩道
　　の切り開きは、１箇所当たり６ｍまでできるものとする。

(3) 敷地は、近隣商業地域及び準防火地域に指定されている。また、建ぺい率
　　の限度は８０％、容積率の限度は４００％である。
　　
(4) 敷地内にある既存樹木（高さ１２ｍ、根及び枝張り直径６ｍ）は、現位置
　　に保存するものとし、この範囲内には建築物を計画してはならない。

(5) 電気、ガス及び上下水道は、完備している。

(6) 地盤は良好であり、杭打ちの必要はない。

(7) 気候は温暖で、積雪についての特別の配慮はしなくて良い。

【設計条件・敷地周辺状況】

既に前文で書かれた計画の目的を頭に入れ、下の図と見比べながら読むと、

・北側・・・歩道なしのｻﾌﾞ道路か。
・東側・・・ここに避難した住民の支援に当たるんだな。決まり文句の景観が
　　　　　　云々の記載がない！避難公園だから大した公園じゃないんだな。
・南側・・・駅につながる歩道付きのメイン道路か。既存建物の玄関の真ん前
　　　　　　に横断歩道がある。
・西側・・・消防署か。消防署との関係は何も書いてないな？

(2) の歩道の切り開きには、１箇所当たりと書いてあるが、メイン道路にしか
　　歩道は付いてないよな？昨年の参考解答例と同じように、何カ所でも良い
　　って事？必要となれば、そうするか。でも、始めは１箇所を前提で進もう。

(3) の記述は、建ぺい率80％は、問題なしと。
　　・・・（昨年は、これで多くの人が泣いたそうだから。）

(4)既存樹木か。既存建物に既存樹木。障害物が多いなぁ。

(5)、(6)、(7)の記述は、計画に影響するものはなさそう。
　（この辺の記述は決まり文句と思わずに、問題がないことを必ずチェック。）

２．建　築　物
　新設部及び既存部は、各階で接続されて行き来できるように計画する。
　新設部及び既存部の条件は、下表のとおりである。なお、既存部の平面図、立面図
　及び断面図は、下書用紙に示すとおりである。

エッ！既存部の平面、立面は別用紙だって！おい、おい、何処にあんだよ。
持って無いぞ。
（実は、課題文しか入手してなくて、大いに焦る。・・・10日の休日中に仕上
　げて掲載しようと思ったのに、肝心の情報なしではすすめないよう〜っ！）
　　　　　　　　・
　　　　　　　　・　　＜中断＞（アラームベル解除！こんなの初めて。）
　　　　　　　　・
情報提供をホームページで呼びかける。
（何度もメールを開いてみるが、情報無し。・・・休日が暮れていく。
　明日は忙しいのに。予定が狂うちゃったな。・・・グシュン・・・）

(1) 多目的広場を、次のとおり計画する。 　

�@地上に設けるものとし、まとまったスペース（直径10ｍ以上の円 が１つ入るスペースとし、既存樹木を含めてもよい。）で200�u 以上（ピロティ、上部に屋根、ひさし等がある部分は算入しない。） とし、公園と一体に利用できるようにする。

�A災害用備蓄倉庫との動線に配慮する。

�B多目的広場の地盤面下に防火水槽（5ｍ×10ｍ）を計画する。

(3) 駐車場は、

地上に平面駐車都市、車いす使用者用として２台分、サービス用として２台分 を設ける。
なお、車いす使用者用の駐車場は、幅を3.5ｍ以上とし、主要な出入口からの距離ができるだけ短くなる位置に設ける。
また、利用者用及び職員用の駐車場については、近隣の公共駐車場を利用するものとし、考慮しなくてもよい。

【設計条件・その他の施設等】

その他の施設等の記述には、計画を解く有効な記述が多いけど、今年はつな
がりを示す記述が少ないなぁ。
形や位置を決める記述となっていて、エスキスに影響する事項だから、
項目の丸番号に赤マークを入れて。
（見直しで分かり易いように、文章全体をマークするより、番号にマーク。）

(1) 多目的広場

　�@「地上に」の記述で、１階で決定。
　　　200�uの大きさだが、「直径10ｍの円が・・・」が奥行きのヒントだな。
　　　こういうヒントは、有難い。逆らって正方形すると、手間取ると思うよ。　
　　「算入しない」部分も確認し、注意する。（決まり文句とは、限らない。）

　�A　動線に配慮 ・・・公園←多目的広場←備蓄倉庫←搬入（サービス駐車場）

　�B　地 下 水 槽・・・作図の時注意。（水槽範囲とマンホールを書くか。）

(2)　カフェテラス・・・カフェテラス←喫茶室
　　　　　　　　　　（小規模で内容が喫茶なので、搬入動線は考慮せず。）
　
(3) 駐車場
　　車いす用２台・・・メイン側に車いす用を、サブにサービス用を前提に組み
　　ｻーﾋﾞｽ用２台　　　立ててみるか。

(4) 駐輪場は10台か。割と少ないな。

(5) ゴミ置場（１０�u）・・・約でもない。１０�u？？？・・でかくない？
　　　　　　　　　　　　　　

４．所要室

　　下表の室は、新設部又は既存部のいずれかに、すべて計画する。

∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞


◆これで全部読んだけど、既存建物が有る以外は何の特徴もない、つかみ所のない課題だなぁ。

既存建物も、残すには今一の建物だし、残す意義は何なんだろう？

調和のとれた立面計画なんて、出題者は何を狙って出題したのだろうか？

（出鼻をくじかれたスタートと、意表をついた出題のために、すっかりペースを乱したチャレンジャーでした。）
∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞∞

さぁ、課題文は全部読んだ。エスキスを開始すっか！　　　　　　　　　　　　　　　　　《H17.10.17記》

　
機能図

＜１階機能図＞

　　──────────────────────────────────
　　　　　　　　　　　サブ道路
　　──────────────────────────────────
　　　　┌───┐　　┌───────┐　┏━━━━━━━━━━━━━┓
　　┌─→Ｓ駐車├──→災害用備蓄倉庫┣━┿┳─────┳━━→公園　┃
　　│　└───┘　　└─↑─────┘　┃│多目的広場│　（避難地）┃
　　│　┏━━━┓┌───┘　　┌────╂→　　既存　│　　　　　　┃
　　│　┃医務室┃│　┏━管理→↓　　　　┃│　〇樹木　│　　　　　　┃
　　│　┣━隣接┻↓┓┃　┌──▽───┐┃└─────┘　　　　　　┃
　　├─→管理事務室←╂─→　共用部　　│┗━━━━━━━（一体化）━┛
　　│　┗━━━━↑┛┃　│　　　　　　│　┌─────┬─┬─┐
　　│　　　　　　│　┃　│　　　　　　←─→防災　　　│吹│ｼｱﾀｰ　
　　│　　　　　　│　┃　│　　　　　　│　│学習部門　├─┤　│
　　│　　　　　　│　┃　│　　　　　　│　│　　　　　│展│　│
    │  ┌───┐│　┃  │エントランス│　│　　　　　│示│6m│　
　　└─→機械室←┘　┃　│　ホール　　│　└─────┴─┴─┘
　　　　└───┘┏━┿━┫　┌──┐　│　┌─────────┐
　　　　┌──┐　┃　┃　│　│吹抜│　←─→集会・生涯　　　　│
　　　　│喫茶┣━┛　┃　│　└──┘　│　│学習部門　┌───┤
　　　　└┳─┘　　　┃　│　　　　　　│　│　　　　　│集会室│
　　　　　┃　　　　　┃　└────△─┘　│　　　　　│　和室│
　　　　　┃　　　　　┗管理→メイン↑　　　└─┳───┴─┳─┘
　　┌──┻───┐　　　　　　　　│　　　┌─┻──┐┌─┻───┐
　　│カフェテラス│　　　　　　　　│　　　│講師控室││パントリー│
　　└──────┘　　　　　　　　│　　　└────┘└─────┘
　　　　　　　　　　　　　　　出入口│　　　┌──┬──┐来館者　　　
　　　　　　　　　　　　　　　　　　└───┼──┤　車│駐車場　　　
　　　　　　　　　　　　　　　　　　　　　　└──┤　路│
　　───────────────────────┴──┴───────
                                                     △
　　　　　　　　　　　　メイン道路　　　　　　　　　　
　　──────────────────────────────────


　　凡例　┣━━━┫　は、課題文につながりが明記されているもの。
　　　　　 ←──→　 は、明記されていないが、一般的に関係があるもの。




＜２階機能図＞


　　　　┌──────┐　┌─────┐　┌──────┐
　　　　│防災学習部門←─→　共用部　←─→集会・生涯　│
　　　　│　　　　　　│　│ＥＶ・階段│　│　学習部門　│
　　　　│　　　　　　│　│wc┌─┐　│　│　　　　　　│
　　　　│　　　　　　│　│　│×│　│　│　　　　　　│
　　　　└──────┘　└─┴─┴─┘　└──────┘

�@

今年の課題は、所用室やその他の施設とのつながりの記述が少ないなぁ。
このまんまじゃ、図面にならないけど、機能図はこんな関係だ。

もう一度確かめよう。ここで見落としたら致命傷だからね。

道路がメインとサブの２道路だから、駐車場は客用をメイン側、サービス
用はサブ側を前提にスタートしてみよう。

駐車場からの利用者動線、サービス動線を考えていけば良いな。


まずは、サービス動線
・サービス駐車場→→災害備蓄倉庫→→多目的広場←─→公園
これははっきりしている。

つぎに考えられるのは、課題文には無いが、
・サービス駐車場→→機械室
・サービス駐車場→→管理部門→→共用部

次は、来館者動線を考えてみよう。

まず、メイン道路→→スロープ→→エントランス
次に、来館者用駐車場→→スロープ→→エントランス

・入館した後は、共用部を介してそれぞれの部門にゾーンを分ければ、
　異種動線の交差は心配要らない。２階も同じだな。



次にその他の施設を考えると、
・多目的広場←→公園は文面ではっきりしているが、建物と多目的広場
　との関係が記述されていないな。

・この広場は、多目的だから、災害時以外の役割が有るのは当然だろう。
　通常は、来館者が利用する広場と考えるのが普通と思う。

・さらに、「公園と一体的に利用」との記述は、災害時には
　との記述が無い以上、通常においても一体的にと考えた方が良さそう。
　と言うことは、公園側からのアプローチもあるという事だ。

・←→公園←→多目的広場→→エントランスホール（共用部）



次にカフェテラスの記述が有るぞ。
また、喫茶室の記述には、カフェテラスからも直接アプローチ出来る
ようにと有る。
「も」と言うことは、カフェテラス以外に、もう１つアプローチが有る
って事だな。そのもう１つとは、当然エントランスホールだろうか。

・カフェテラス←→喫茶室←→エントランスホール

・喫茶室の位置を考えると、２通り考えられる。
　�@人通りの多いメイン道路の公園側。
　�A人通りの多いメイン道路のさらに人々が集まりやすい横断歩道側。



◎来館者用駐車場もメイン道路側に配置することや、公園が決して景観が
　良いとは記述されていないことを考えると、�Aの方向でで進めてみよう。

・横断歩道→→カフェテラス→→喫茶室→→エントランスホール

                       　　　　　┌EXP・Joint
                      　　　　　 ↓
　　　　　　　　　　　　├───┤└┬──────┬──┤
　　　　　　　　　　　　│既存　│　│新設　　　　│　　│
　　　　　　　　　　　　├───┼─┼─┘吹抜└─┤　　│
　　　　　来館者　　　　│既存　│　│新設　　　　│ｼｱﾀｰ│　　　　ｻｰﾋﾞｽ
ﾒｲﾝ道路　 駐車場 ｽﾛｰﾌﾟ／￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣＼ｽﾛｰﾌﾟ 駐車場
　　　￣￣￣￣￣￣￣￣　                                    ￣￣￣￣￣￣　

�A

次に立体構成だ。

今年は２階建てだから、悩むことも少なそう。

既存の１階床高が300上がりだから、既存にそろえるとしよう。
+300となると、スロープの長さが要注意だな。

階高は、ヒーポンだから横引ダクトスペースは考えなくても良いので、
少し縮まるかも。
でも、既存と一体的を考えれば、既存に合わせて４ｍだな。

【span-PLAN】
　　　　　　　　　　　集合住宅　
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　　　　　　　　北側道路（8ｍ）
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　 2├─　│┌──┬──┬──┬──┬──┬──┬──┬┬──
　　　７　　││　　│　　│　　│　　│　　│　　│　　││
　　　├─　├┼──┼──┼──┼──┼──┼──┼──┼┤　
　　　７　　││　　│　　│　　│　　│　　│　　│　　││
消防署├─　├┼──┼──┼──┼──┼──┼──┼──┼┤ 公園（避難地）　
　　　７　　││　　│　　│　　│　　│　　│　　│　　││
　　　├ 2┌├┼──┼──┼──┼──┼──┼──┼──┼┤
　　　７  ├││┏━━┳┳━━┓│　　│　　│　　│　　││
　　　├ 5└├┼┃　　┃┃　　┃┼──┼──┼──┼──┼┤
　　　７　　││┃既存┃┃建物┃│　　│　　│　　│　　││
　　　├─　├┼┗━━┻┻━━┛┼──┼──┼──┼──┼┤
      │    │  │    │4　　 │2　　 │　車いす用│　　││　　
　　　８　　├ 5┴ 6─┴┴─6 ┴┘　　│　駐車スペース　││　
　　　３─　┴┴──┴──┴──┴──┴──┴──┴──┴┴──
　　　　　　││　　│　　│　　│　　│　　│　　│　　││
　　　　　 2└┴７─┴７─┴７─┴７─┴７─┴７─┴─７┴┘1
　　　　　　  　　　　　　　南道路（15ｍ）　　　　　　　

�B

まず、スパン割だな？



えーっと。既存建物に調和させるには、まず、壁面をそろえよう。
ランドスマークとして意味のあるファサードのようだから、
既存より出っ張る訳にはいくまい。

前面の８ｍの空き寸法は、車いす駐車２台に丁度よさそうだ。

とりあえず、縦は７ｍグリッドで攻めてみよう。
既存との隙間は 1.5ｍ以上だから、２ｍの空きは丁度良いかな。
北側境界とは２ｍの空きか。

次に横グリッドは既存から２ｍ離して７ｍグリッドで攻めてみよう。
西は２ｍ空きで、東は境界から１ｍ離れかぁ。
最後の１スパンは厳しいなぁ。

　　　　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　↑　　　　　　　　｜┌──┐　　　│
　　　　７　　　　　　　　│└──┘　　　│　
　　　　ｍ　ｱﾌﾟﾛｰﾁ部分　　│┌──┐　車路│　　　　
　　　　↓　　　　　　　　│└──┘　　　│　　　
　　　　￣￣Δ￣￣￣￣￣￣￣￣￣￣￣￣Δ￣￣￣￣￣
　　　　　　入口ｾﾝﾀｰ　　　　　　　　車出入口
　　　　　　　　　　　　　　　　　（横断歩道より５ｍ離し）　




サービス用駐車場

　　　　　　　　　 サービス車 IN
　　　　  ＿＿＿＿＿＿＿＿＿＿∇＿＿＿＿＿＿＿＿＿
　　　　　↑　　 ｜┌──┐車路　┌──┐│
　　　　　4.5ｍ  │└──┘　　　└──┘│　　
　　　　　↓　　 │￣￣￣￣￣￣￣￣￣￣￣　∇通用口
　　　　  ￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣


　　　　　　　　　 サービス車 IN
　　　　　＿＿＿＿＿＿＿＿＿＿∇＿＿＿＿＿＿＿＿＿
　　　　　↑　　　　　　 ｜　　　┌──┐│
　　　　　5.5ｍ 　　　　 │車路　├──┤│　　
　　　　　↓　　　　　   │　　　└──┘│∇通用口　　　
　　　　　￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

�C

次に外回りを押さえよう。
先ずは駐車場。

車いす用２台だから７ｍか。前面の空きは８ｍだから、柱型を考えると
丁度良いのかな？

位置は横断歩道から５ｍ以上離さなければならないし、喫茶室のカフェ
テラスもメイン道路側に設けるとなると、東の隅が順当か。

建物のメイン出入口は駐車場の近くにとなると、既存建物の出入り口は
少し遠いなぁ。
駐車場の近くにメイン出入口を設けて、既存側はカフェテラスに譲ろう。

それじゃー、既存の出入り口はどうする？
保存建物だし、玄関は玄関として残してやりたいような気もするなぁ。
記念玄関として、サブ出入り口として残そうか。

そうしたら、出入口の管理が難しくなるじゃないか？
出入口と言えば、公園側からの出入口も考えられるんだよ？
エッー！めちゃフクザツ！
じゃぁ既存玄関は、何につかう？ξζΔΘΣΦξξξ・・・

（ここで、既存を巡って頭の中で意見がぶつかり合っています。
・・・２階建で簡単と思ったが、にわかに既存を巡って混乱し始めた。）

そもそも、管理とは何ぞや！
既存建物を残す意義とは？・・・ここですっかり時間経過。

こらゃ、堂々巡りだぞ！結論は出ないから決めなくちゃ！
既存玄関は玄関として残す！
管理部門は、３出入口からの入退館が監視できる位置で、サービス駐車場
からの動線を考慮してまとめる！

【配置】
　　　　　　　　　　　集合住宅　
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　　　　　　　　北側道路（8ｍ）
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　 2├─　│    サービス　    ┌──┬──┐　　　　　　│
　　　７　　│　　駐車場　　　　│　　│　　│　┏━━━━┿━━━━━┓
　　　├─　│┌──┬──┬──┼──┼──┤　┃多目的　│　公園    ┃
　　　７　　││　　│　　│　　│　　│　　│　┃広場　　│　　　　　┃
消防署├─　│├──┼──┼──┼──┼──┤　┗━━━━┿（一体的）┛
　　　７　　││　　│　　│　　│　　│　　│←IN　　〇　│
　　　├ 2┌│├──┼──┼──┼──┼──┼──┐ 既存樹木
　　　７  ├│└┏━━┳┳━━┓│　　│　　│　　│　　　│
　　　├ 5└│　┃　　┃┃　　┃┼──┼──┼──┤　　　│
　　　７　　│　┃既存┃┃建物┃│　　│　　│　　│　　　│
　　　├─　│  ┗━━┻┻━━┛┴──┴──┴──┘　　　│
      │    │  │    │4　　 │2　↑ 　　　　車いす用　　│　　
　　　８　　├ 5┴ 6─┴┴─6 ┴┘ IN 　　　　駐車スペース│　
　　　３─　┴┴──┴──┴──┴──┴──┴──┴───┴──
　　　　　　││　　│　　│　　│　　│　　│　　│　　　│
　　　　　 2└┴７─┴７─┴７─┴７─┴７─┴７─┴─８─┘
　　　　　　  　　　　　　　南道路（15ｍ）　　　　<意味のない
　　　　　　　　　　　　　　　　　　　　　　　　　　スペースか？＞　　　

�D

大体の建物輪郭ができあがったぞ。

１階の床面積は、新設が、７×７×２０＝９８０�u
　　　　　　　　既存が、　　　　　　＝１９２�u　
　　　　　　　　　　　　　　　合計　１１７２�u

・計画目標を許容範囲の中間値（２０５０�u）とすると、
　２階の計画面積：２０５０−１１７０＝８８０�u
これに吹抜けや、天井高の高い室面積、既存建物を加算すると、
　　　　　　　　４０＋１００＋１９２＝３３２�u
　　　　　　　　　　合計　１２１２�u≒１階計画床面積（１１７０）
・・・・総２階の建物で良さそうだ。

敷地に余裕があるなぁ。
東側の公園との間に、課題にない意味のないスペースが有るぞ。

この部分を活用して、１階をもっと増やして２階を小さくしようかな。
１階を大きく取ると、防災学習部門が全て１階で納まるかもしれないぞ。
階で部門を分けると、ゾーニングも異種動線の心配も全く必要ないなぁ。

でも、１階は敷地的に窮屈な割に、２階は悠々だちょっと待てよ！
立面図の要求に、「既存樹が見える場合には、その部分を図示する。」と
あったな。
保存樹木は、地域の人々に意味のある樹木のような記述だな。
そうなると、メイン通りから見せるのは意味のあることで、公園との空きは
無駄なスペースとは言い難い。・・・（少し気を廻し過ぎかな？）

それに、全体に余裕がある課題だから、１階を大きくすることも無いだろう。
２階に２つの部門が有れば、共用部を境に左右に配置すれば済むことだし。

あとは、機能図に従って配置してみよう。

【１Ｆ-PLAN】

　　　　　　　　　　　集合住宅　
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　　　　　　　　北側道路（8ｍ）
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　 2├─　│    サービス　    ┏━━━━━┓　　　　　　│
　　　７　　│　　駐車場　　　　┃備蓄倉庫　┃　┏━━━━┿━━━━━┓
　　　├─　│┏━┯┳━━┳━┯╋━━━━━┫　┃多目的　│　公園    ┃
　　　７　　│┃wc├┨事務┃医│┃電気機械室┃　┃広場　　│　　　　　┃
消防署├─　│┣━┫┗━━┻━┷┻━━━━━┫　┗━━━━┿（一体的）┛
　　　７　　│┣━┻━┓　　ｴﾝﾄﾗﾝｽ　　┏━━┫←IN　　〇　│
　　　├ 2┌│┃ﾗｲﾌﾞﾗﾘ┃　　　ﾎｰﾙ 　　┃展示┃ｽﾛｰﾌﾟ　 既存樹木
　　　７  ├│┗┳━━┓┏━━┓　　　┃ﾎｰﾙ ┣━━┓　　　│
　　　├ 5└│　┃防災┃┃喫茶┃　　　┗━━┫防災┃　　　│
　　　７　　│　┃学習┃┃　　┣┳──┰┫段┃ｼｱﾀｰ┃　　　│
　　　├─　│  ┗━━┻┻━━┛┗━━┻┻━┻━━┛　　　│
      │    │  自転車 ↑　ｶﾌｪ ↑　↑ ｽﾛｰﾌﾟ 　車いす用　　│　　
　　　８　　│　置場　　　 ﾃﾗｽ　　 IN　　　　 駐車スペース│　
　　　３─　┴┴──┴──┴──┴──┴──┴──┴───┴──
　　　　　　││　　│　　│　　│　　│　　│　　│　　　│
　　　　　 2└┴７─┴７─┴７─┴７─┴７─┴７─┴─８─┘
　　　　　　  　　　　　　　南道路（15ｍ）　　　　　　

�E

１階はこんな感じかな。
人の流れも、物の流れもこれで良いんじゃないか。

管理事務所から３方向からの人の動きはチェックできるし、
少し遠いけど、ＥＶも監視出来るか。モニターテレビを付けると完璧。

エントランスホールが少し広いかな？

いやいや、災害時の地域住民支援の拠点を考えれば、この位は広いとは
言えまい。
それに、ホールを室で埋めたら、事務室からの見通しが悪くなる。
（・・・自分に言い聞かせるように、ﾌﾞﾂ、ブツ）

階段の位置、ＥＶの位置、吹抜けの位置は２階との相談だが、
とりあえず、これで２階に行ってみよう。

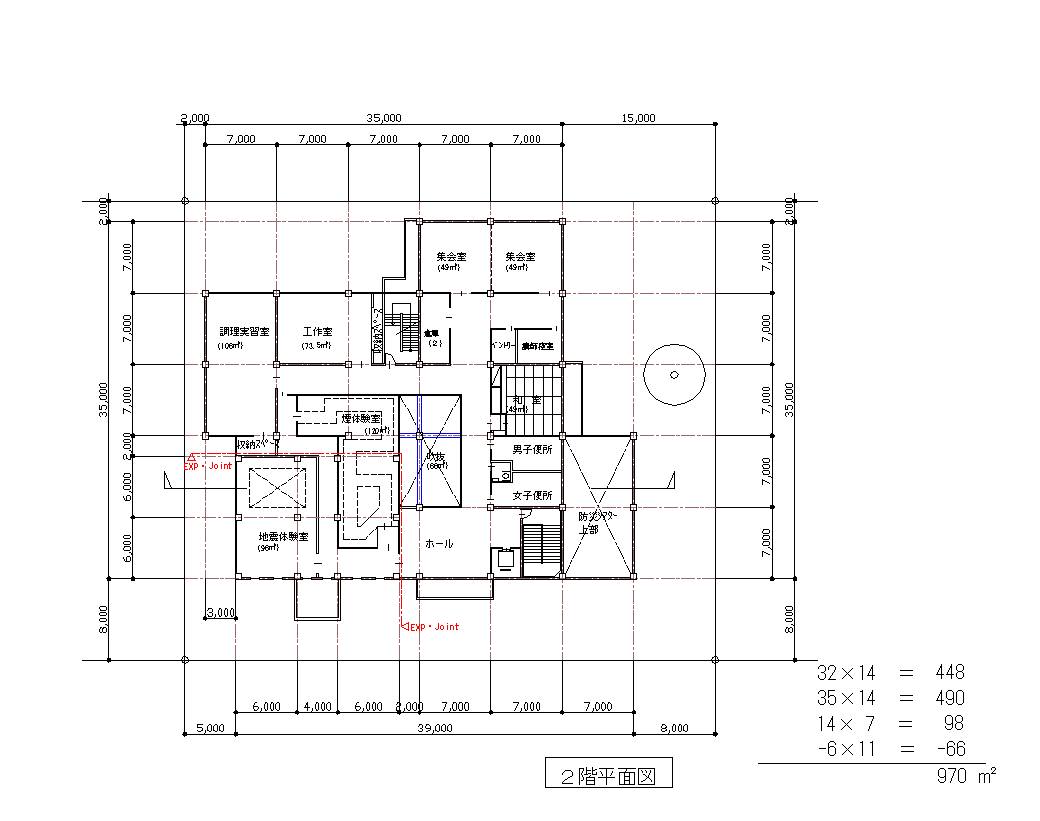

【２Ｆ-PLAN】

　　　　　　　　　　　集合住宅　
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　　　　　　　　北側道路（8ｍ）
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　 2├─　│    　   　　　　 ┏━━┳━━┓　　　　　　│
　　　７　　│　　　　　　　　　┃集会┃集会┃　　　　　　│　
　　　├─　│┏━━┳━━━━┳╋┳━┻━━┫　　　　　　│　
　　　７　　│┃調理┃工作室　┃┃┃　┏━┳┫　　　　　　│　　　　　
消防署├─　│┃実習┣━━━━┻┻┛　┣━┻┫　　　　　　│
　　　７　　│┃    ┣┳━━━┓──┐┃和室┃　　　　〇　│
　　　├ 2┌│┃　　┃┗━┓煙┃吹抜│┣━━┫　　　 既存樹木
　　　７  ├│┗┳━┻━┓┃体┃　　│┃wc　┣━━┓　　　│
　　　├ 5└│　┃防災　┃┃験┠──┘┗━━┫ｼｱﾀｰ┃　　　│
　　　７　　│　┃学習　┃┗━┫ﾎｰﾙ 　┏┫段┃上部┃　　　│
　　　├─　│  ┗━━━┻━━┻━━━┻┻━┻━━┛　　　│
      │    │  　　　　　　　　　　　　　　　　　　　　　│　　
　　　８　　│　　　　　　　　　　　　　　　　　　　　　　│　
　　　３─　┴┴──┴──┴──┴──┴──┴──┴───┴──
　　　　　　││　　│　　│　　│　　│　　│　　│　　　│
　　　　　 2└┴７─┴７─┴７─┴７─┴７─┴７─┴─８─┘

�F

総２階プランだとこんな感じかな。
吹き抜け４０�uは結構負担だな。梁をまたぐ吹抜だが、問題ないでしょう。
吹抜け空間を要求しているのじゃ無いからね。

既存との２ｍの隙間は？
ここも吹抜にしちゃえ！
既存の外壁風に仕立てたら結構モニュメントとして使えるかも。

体験部門が既存部分と新設部分にまたがるが、好ましくないな。
１階の小さな部屋と入れ替えようか。
でも、煙体験室だったら、ホテルの廊下を再現しての体験が多いから
別に、廊下の途中にEXP・Jointが有っても違和感は無いか。


ようし、これでエスキス完成です。
　　　　　　　　・
　　　　　　　　・
　　　　　　　　・
（ここまで、１時間５０分。展示室の吹抜けが抜け落ちているのに、
　達成感で満足仕切っています。
　時間に余裕が有れば見直しをすれば良いのに。）

　・・・本人は、今日中に作図をして、ホームページに掲載
　　　　せねばと少し焦り気味でした。

いくつかミスもあるけど、星いくつ貰えるかな？
「こんなので合格する？」って、言いっこなしですよ。


小泉首相も言ってました。

　「一級建築士、間違いなし！」
　「一級建築士が作ったものは、一級建築士の内容です！」

　「これが立派な計画かって？」
　「そんなこと、私に聞いて、分かるはずが無いじゃないか！」
　　　　　　　・
　　　　　　　・
　　　　　　　・
　「えぇっ！そんなぁ〜・・・」
