受験生の皆さんお疲れさま！　　　　　　　　　　　　　　　　　　

１時間半から２時間で考える試験だから少し欠点も有る解答ですが、
取りあえず解答例を掲載します。
今後、少しずつ更新して解説も掲載しますので、このホームページを
探し出した人は、お友達にも紹介してね。　　　　　　　　　　　  ・・・《'03.10.23》

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　《'03.10.29追加・更新》

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　《'03.11.03追加・更新》

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　《'03.11.06編集・更新》

では、解答例の解説と行く前に課題文の読みとりのポイントを記述します。

課題文をいかに冷静に読みとるかで、解答の80%が決まってしまうと言っても良いでしょう。


読みとりのポイント

１．課題文は１度には頭に入らないから、後で読み直し易いようにマークすると良いよ。
　　重要なところを漠然とマークすると、文章全部が重要に思えて真赤っかになってしまって、
　　読み直す時に何処が重要か分からなくなってしまうから。

２．エスキスに必要な部分と作図に必要な部分と２回に分けてマークすると良いよ。
　　エスキスに必要な部分は、室と室とのつながりや大きさ、形状を記述してある部分にマーク。
　　作図に必要な部分は、内容にマークでなく、気を付けなければならない室名にチェックを入れる
　　と後で見直し易いよ。

３．数字や言葉そのものより、数字に絡む接続詞に注目すると、見落としが少なくなるよ。
　　○○�u以上、◇◇及び□□、△△又は▽▽など。

４．課題で要求されていることを適格につかむには、
　　細かな点に気を取られずに、出題の趣旨をつかむことだよ。・・・試験では無理な要求はしない。

５．課題文は、最も重要な順に記述されているから、そのつもりで読むと良いよ。

　　�@ 設計条件の前文（具体的には�@�Aに要求されているね。）
　　�A 敷地周辺状況　（考慮しなければならない約束事があるよ。）
　　�B 建築物
　　�C その他の施設　（�Aと�Cで方向性が決まるよね。）

�T．設計条件

或る都市の市街地（駅から約１００ｍの位置にある敷地）において、子供を預けて
通勤する親の利便性に配慮した「保育所」と、地域住民への各種情報サービスの提
供等を目的とする「情報センター」からなる複合施設を計画する。

なお、この施設には、来館者及び駅を利用する通勤、通学者のための「駐輪場」を
屋内に設けるものとする。

計画に当たっては、次の条件が求められる。

　�@　保育所部門、情報センター部門及び駐輪場の異なる機能を適切にゾーニング
　　　した計画とするとともに、各部門の動線に配慮した計画とする。

　�A　公園等の敷地周辺の環境に配慮した計画とするとともに、良好な保育保育の
　　　環境を確保した計画とする。

計画に当たっては、上記の設計条件によるものとし、児童福祉法に関する規定につ
いては、考慮しなくて良い。

【設計条件・前文】

ここでは、計画すべき３施設の目的が、はっきりと表されているね。

「通勤する親の利便性に配慮した」、「地域住民への各種情報サービス」、
「来館者及び駅を利用する通勤、通学者のための」に注目し、３施設に求められている
内容を、はっきり認識するのが、ポイントだな。

駐輪施設が屋内だよな〜ぁ。それも200�uも。

駐輪場と言っても、この建物の重要な要素なんだな。偏見を持たずに課題の
要求に沿って計画することが大切か。

�@で、各施設のゾーニングと、動線を配慮と記述されているね。
　これは、各施設をしっかりまとめて、異種動線が交差しない事を要求しているだな。

�Aでは、周辺環境配慮しながら、保育所の良好な環境作りを要求している、次の敷地状
　況や周辺状況を良く見て、チェックを入れて読むか。

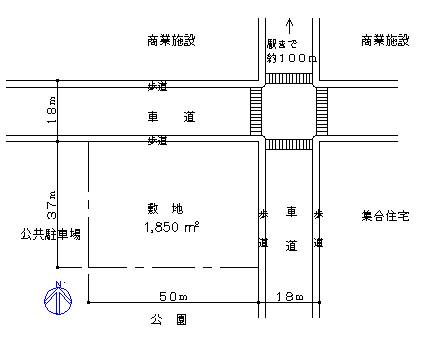

１．敷地及び周辺状況
(1)
　�@北側：道路（18m）を挟んで、商業施設がある。
　�A東側：道路（18m）を挟んで、集合住宅がある。
　�B南側：緑豊かな公園があり、景観は良好である。
　�C西側：公共駐車場がある。

(2) 敷地は平坦で、道路及び隣地との高低差は無いものとする。また、自転車歩行
    者道の切り開きは、一カ所当たり６ｍまで出来るものとする。

(3) 敷地は、第二種住居地域及び防火地域に指定されいる。又、建蔽率の限度は、
　　８０％（特定行政庁が指定した角地における加算等を含む。）、容積率の限度
　　は３００％である。なお、日影についての特別の配慮はしなくて良い。

(4) 電気、ガス及び上下水道は、完備している。

(5) 地盤は良好である。

(6) 気候は温暖で、積雪についての特別の配慮はしなくて良い。

【設計条件・敷地周辺状況】

既に前文で書かれた計画の目的を頭に入れ、下の図と見比べながら読むと、

・２方道路（どちらも同じ巾、歩道付き）・・・どちらもメイン道路と考えられる。
・交差点の位置を認識する。
・駅の方向を認識し、前文の「通勤、通学者の・・駐車場」を意識する。（読みながら）
・公園の位置を認識し、前文の「良好な保育所の環境・・」を意識する。（読みながら）


(2) の記述の歩行者道（歩道）の切り開きには、巾は記述されても箇所数は書いてない
　　が、道路１辺当たり１カ所と考えた方が良さそう。


(3)、(4)、(5)、(6) の記述は、計画に影響するものはなさそう。
（ただ、決まり文句と思わずに、問題がないことを必ずチェック。）

２．建　築　物

(1) ラーメン構造による鉄筋コンクリート造、地下１階、地上３階建ての１棟の建
　　築物とする。

(2) 地下１階を除く床面積の合計は、2,200�u以上、2,700�u以下とする。
　  この課題の床面積の算定においては、ピロティ、塔屋、バルコニー、屋外階段、
　　屋外テラス等は床面積に参入しないものとする。
　
(3) 主要な階段及びスロープについては、次の通りとする。
　  �@階段は、巾を1.4m以上、けあげの寸法を16cm以下、踏面の寸法を30cm以下
      とする。
　  �Aスロープは、巾を1.5m以上、勾配を1/12以下とする。

(4) 設備については、次の通りとする。
　  �@空調設備は、単一ダクト方式と個別方式とを併用する。
　  �Aエレベーターは、次の通り情報センター部門に設ける。
　　  イ．来館者用  :乗用１基（ロープ式・13人乗り・かご床面積は2.09�u以上）
　　  ロ．サービス用:人荷用１基（ロープ式・13人乗り・かご床面積は2.09�u以上）

【設計条件・建築物】

(1) 鉄筋コンクリート造・・・長大スパンはなし、スパン割に注意。３階建てを認識。
　　１棟の建築物・・・棟を別々に造らず１棟でまとめるように、念を押されている。

(2) 面積の上限、下限を認識する。・・・構想を練るとき、エスキス完了の時、何度も
　　　　　　　　　　　　　　　　　　　チェックしなくっちゃ！面積オーバーでは、
　　　　　　　　　　　　　　　　　　　泣くに泣けない！
　　　　　　　　　　　　　　　　「地下１階を除く」と面積に算入しないものを注意。

(3) 「主要な」に注目。

　　避難のための屋外階段や管理用階段は、主要じゃないね。


(4) �@空調方式が２つ有るが、部門指定をしていないので、単に地下からのＤＳを忘れ
　　　ないようにすれば良いんじゃない。

　　�AＥＶは、乗用、人荷用とも「情報センター部門に設ける」に注目。
　　　数字を含め基までマークする。（読返す時、駐車台数と勘違いするから。）

３．その他の施設等

(1) 屋外遊技場（保育所の幼児の遊び場をいう。）は、次の通り計画する。
　  �@屋外の遊技場は、地上に設けるものとし、まとまったスペース（直径8mの円
      が１つ以上入るスペースとする。）で300�u以上（ピロティ部分及び上部に屋
　　　根、ひさし等がある部分は算入しない。）とする。
　　�A保育室との動線に配慮した計画とする。
　　�B敷地内において、屋外遊技場から公園へアプローチ出来るようにする。
　　�C砂場、ぶらんこ、鉄棒、足洗場、公園側の門塀、その他を設置する。

(2) 駐車場は、地上に平駐車とし、車いす使用者用として２台分、サービス用とし
　　て２台分を設ける。
    なお、車いす使用者用の駐車場は、巾を 3.5ｍ以上とし、情報センター部門
　　出入り口からの距離が出来るだけ短くなる位置に設ける。
　　また、来館者用及び職員用の駐車場については、近隣の公共駐車場を利用する
　　ものとし、考慮しなくて良い。

(3) 建築物の屋上は、都市環境に配慮して、積極的に緑化を図るものとする。

(4) ゴミ置き場（約6�u）を設ける。

(5) 敷地内の通路に設けるスロープは、巾を1.5ｍ以上、勾配を1/15以下とする。

(6) (1)〜(5)の「その他の施設等」は、床面積に算入しないものとする。

【設計条件・その他の施設等】

その他の部分には、計画を解く有効な記述が多いなぁ。
�@�A�Bは、形や位置を決める記述となっていて、エスキスに影響する事項だから、
赤マークを入れて。（何処に書いてあると分かるように、内容より番号にマーク。）

(1) 屋外遊戯場・・・（通常、園庭と呼んでいるもの。図面記入時に要注意だね。）

　　�@「地上に」の記述で、１階で決定。
　　　 300�uの大きさだが、「直径8mの円が・・・」と奥行きにヒントを与えている。
　　　こういうヒントは、有難い。逆らって正方形すると、きっと手間取るだろうな。　
　　　内容より、「算入しない」にマークして、そう言う部分がある事に注意を促す。

　　�A保育室とのつながりを記述。・・・同一階が理想。別階ならば廊下を確保するよ。

　　�B公園とのつながりを記述。　・・・屋外遊戯場は、設計条件の「良好な保育所
　　　　　　　　　　　　　　　　　　　環境」とこの記述で、公園に面した南側で
　　　　　　　　　　　　　　　　　　　ほぼ決定か。

(2) 駐車場
　　車いす用２台は、情報センター部門の出入り口近く。・・・動線で要注意。
　　サービス用２台は、どちらもメイン道路と考えられ、１カ所にまとまるか２カ所
　　に分かれるかは、プランのゾーニング次第。
　　どちらもメイン道路だし、柔軟に考えて決め打ちしないこと。

(3) エスキスには直接影響しない記述だけど、建物屋上は勿論、２階屋上、３階屋上
　　も対象と考えた方がよさそう・・・積極的に。

(4) ゴミ置き場・・・面積指定有り。・・・厨房との位置関係で決まる。

４．所要室

　　下表の室は、全て計画する。なお、設置階が指定された所要室以外の室は、
　　地上の１〜３階に適宜計画する

・保育所部門は、地上１階及び２階に設ける。
・保育所の入所定員は50人、受け入れ対象は０〜５才児とし、保育士の数は
　10人とする。
・乳児室、ほふく室、保育室又は遊戯室を２階に設ける場合には、避難用の
　屋外滑り台を設ける。
・情報センター部門へは、幼児が室内履きでアクセツができる計画とする。

・保育所部門の階指定をしている。及びだから、１，２階に設置か。
・収容人数が記述されている。・・・何に影響するのかな？
　　　　　　　　　　　　　　　　　　　↓
　　　　適宜と記述されている所要室の適正な大きさを要求しているのだろうか？

・２階に避難用滑り台を要求している。（基準法の２方向避難の対象にはならない。）
・情報センターへ行き来できることを要求している。「室内履きで・・」の記述が
　気に掛かる。・・・情報センターも下足を履き替えるのかな？

　
　　　　　　　┌─────┐
　　　　　　　│車いす駐車├┐
　　　　　　　└─────┘↓　　┌←───┐
　　┌─────┐　　┌──EV──EV┐　┌─┴────┐　┌─┐
　　│公共駐車場│─→│情報センター│　│ｻｰﾋﾞｽ駐車場 │　│駅│　
　　└────┬┘　　└休憩ｺｰﾅｰ──┘　└─┬────┘　└─┘
　　　　　　　│　　　　│　　　↑　　　　　│　　　　　　　↑　　
　　　　　　　│　　　　│　┌─┴─調理室←┘┌───┐　　│
　　　　　　　└────┼→│保育所│←───│駐輪場│──┘
　　　　　　　　　　　　│　└─┬─┘　　　　└───┘
　　　　　　　　　　view└→　屋外遊戯場
　　　　　　　　　　　　　　　　↓
　　　　　　　　　　　　　　┌───┐　
　　　　　　　　　　　　　　│公　園│
　　　　　　　　　　　　　　└───┘

�@

まず、外回りの関係は？
このまんまじゃ、図面にならないけど、こんな関係だったな。
もう一度確かめよう。
ここで間違ったら致命傷だもんな！

　　　　　　　　　　　　　　　　屋上（緑化）
　　　　　　　　　　　　　　├─────┬┤
　　　　　　　　　　　　　　│　情報sc　││
　　　　　　　　　　　view／├──┬──┤│
　　　　　　　　　　　　／　│保育│情報││
　　　　　　　　　　　／　└┼──┴┬─┤│　
　　　　公園←→屋外遊戯場　│保育所│駐││
　　　　──────────┴───┴─┤├──
　　　　　　　　　　　　　　　　　　　　└┘　　　

�A

次に立体構成だな。
まず、保育所が１，２階で、駐輪場も１階か。
情報ｾﾝﾀｰは１階から３階まで考えられるけど、３階が大部分かな？
まぁ、遣ってみないと解らないけど。

　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　┌─┬─┬──┬──┬──┬──┬──┬──┬──┐│
　　６　│　│車いす用　│　　│　　│　　│　　│　　││
　　├─├─┼駐車場？─┼──┼──┼──┼──┼──┤│
　　７　│　│　　│　　│　　│　　│　　│　　│　　││　道
　　├─├─┼──┼──┼──┼──┼─駐輪場─┼──┤│　
　　７　│　│　　│　　│　　│　　│　　│　　│　　││
　　├─├─┼──┼──┼──┼──┼──┼──┼──┤│　路
　　７　│　│　　│　　│　　│　　│　　│　　│　　││
　　├─├─┼──┼──┼──┼──┼──┼─車いす用┤│
　　７　│　│　　│　　│　　│　　│　　│　駐車場？││
　　├─├─┼─屋外遊戯場　　┼──┼──┼──┼──┤│
　　３─└─┴──┴──┴──┴──┴──┴──┴──┤│
　　　　│　│　　│　　│　　│　　│　　│　　│　　│
　　　　└３┴７─┴７─┴７─┴７─┴７─┴７─┴５─┘

�B

まず、スパン割だな？
えーっと。20�uに20�u、160�u、おっ！40�uの倍数か？
・・遊戯室100�uに、・・保育事務室50�u、50の倍数が出てきた！
・・180に70、40か。？？

わずかに、40�uの倍数が多いけど決定的ではないなぁ。
迷ったときは７ｘ７か。
隣地境界から３ｍ確保して、東西に６スパン、南北に４スパンか。

敷地に機能図を重ねても、さっぱりイメージできないなぁ。

ハッキリしているのは、屋外遊戯場が公園側と言うことと、
駐輪場が駅に近い交差点側と言う事かな？

駐車場が北東の角となると、保育所と情報センターは駐車場で分離される。
まぁ、その方が動線の処理はし易いと思うけど。さて、どちらが、北入り口だろう？

西側の公共駐車場は、来館者と職員が利用するとなっていたなぁ。
来館者と言っても、どちらの施設か記述が無いけど。どちらが良いのだろう？

　　　　　　　　　　　車 IN
　　　　＿＿＿＿＿＿＿∇＿＿＿＿＿＿＿＿＿＿＿
　　　　　｜┌──┐　　　┌──┐│ｱﾌﾟﾛｰﾁ部分
　　　　　│└──┘車路　└──┘│　　　
　　　　　　￣￣￣￣￣￣￣￣￣￣￣　　　∇入口ｾﾝﾀｰ
　　　　￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣
　　　　　└　６ｍ┴　６ｍ┴　６ｍ┘　　



　　　　　　車 IN
　　　　＿＿＿∇＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　　　↑　｜　　　┌──┐│
　　　　７　│車路　└──┘│　ｱﾌﾟﾛｰﾁ部分　
　　　　ｍ　│　　　┌──┐│　　　　
　　　　↓　│　　　└──┘│　　　∇入口ｾﾝﾀｰ
　　　　￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣￣

�C

ちょっと待てよ。

外部の駐車場が問題だな。
車いす２台とも情報センターの出入り口に近くとなってたよな。

歩道の切り欠きは１カ所だから、直列に並ぶと１台は出入口から遠くになるし、
並列に２台並ぶこと巾が広くなるよなぁ。

わ〜っ！最初から迷っちまった!

迷ってる暇は無し、建物の外形のイメージを早く掴まなくちゃ！

　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　┌─┬─┬──┬──┬──┬──┬──┬──┬───┐│
　　４　│　│　　│保育所入口│　　│　　│　　│　　　││
　　├─├─┏━━┯∇━┯━━┯━━┳━━┯━━┓───┤│
　　７　│　┃　　│　　│　　│　　┃　　│　　┃　　　││　道
　　├─├─┠──┼──┼──┼──╂─駐輪場─┨───┤│　
　　７　│　┃　　│　　│　　│　　┃　　│　　┃　　　││
　　├─├─┠──┼──┼──┼──┣━━┿━━┫───┤│　路
　　７　│　┃　　│　　│　　│　　┃　　│　　┃＜センター入口
　　├─├─┗━━┷━━┷━━┷━━┫──┼──┨───┤│
　　７　│　│　　│　　│　　│　　┃　　│　　┃車いす用│
　　├─├─┼─屋外遊戯場　　┼──┗━━┷━━┛駐車場┤│
　　５　│　│　　│　　│　　│　　│　　│　　│　　　││
　　└─└─┴──┴──┴──┴──┴──┴──┴───┤│
　　　　│　│　　│　　│　　│　　│　　│　　│　　　│
　　　　└３┴６─┴６─┴６─┴６─┴７─┴７─┴─９─┘

�D

情報センターを北入口にすると、南北方向が屋外遊戯場と駐車場に挟まれて
奥行きのないプランになりそうだな。

東側にすると、道路境界との間が５ｍだから縦列駐車になる。
出来たら並列駐車にしてアプローチし易くしたいのだが・・・。
保育所関係の室は、ほとんど40�uの倍数だから、 ６ｘ７で計画してみようか！

保育所の基本が保育室４室だから、６ｍスパンを４つ残りを7mスパンにすると
車いす用駐車場が２台確保されるスペースが生まれるぞ！

北側道路→保育所入口、西側道路→情報センター入口でやってみよう。

西側の公共駐車場との関係も、小さい幼児を対象とした保育所を優先
した形になるが、これも設計条件前文「子供を預けて通勤する親の利便性」に
合ってるよなぁ。ふん、ふん・・・（自分で納得）これで、大きなゾーンの方針が決まった。

駐輪場は 200�uだから、７ｘ７を４つか。（この時点で、以上が、すっかり頭から飛んでいる。）

ここで、面積チェック。・・・
６ｘ７が１３ブロックで546�u、７ｘ７が８ブロックで392�u、１階は合計で938�uか。
中間値を2,450�uとすると、残り1,512�u。・・・２階、３階の２フロアーで割ると、
756�uか。２，３階が少しずつセットバックして行く形で、無理のない面積だな。

　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　┌─┬─┬──┬──┬──┬──┬──┬──┬───┐│
　　４　│　│　　│保育所入口│　　│　　│　　│駐輪場入口
　　├─├─┏━━┯∇━┯━━┳━━┯━━┯━━┯∇━┓┤│
　　７　│　┃　　│　　│　　┃　　│駐輪場　　│　　┃││　道
　　├─├─┠──┼──┼──┗━━┳━━┿━━┳━━┛┤│　
　　７　│　┃　　│　　│　　│　　┃wc　│EV　＜通用口││
　　├─├─┠──┼──┼──┼──╂──┼──┨───┤│　路
　　７　│　┃保育│保育│保育│保育┃EV　│　　＜センター入口
　　├─├─┗━━┷━━┷━━┷━━┫──┼──┨───┤│
　　７　│　│　　│　　│　　│　　┃事務│階段┃車いす用│
　　├─├─┼─屋外遊戯場　　┼──┗━━┷━━┛駐車場┤│
　　５　│　│　　│　　│　　│　　│　　│　　│　　　││
　　└─└─┴──┴──┴──┴──┴──┴──┴───┤│
　　　　│　│　　│　　│　　│　　│　　│　　│　　　│
　　　　└３┴６─┴６─┴６─┴６─┴７─┴７─┴─９─┘

�E

駐輪場を４グリッド取ると、情報センターが狭くなるなぁ。

情報センターの１階は、事務室と出入口だけとしてもＥＶが２基いるし、
サービス動線も考えると４グリッドでは狭いなぁ。

また、駐輪場も正方形って、何か使い辛そう！
それに、開放性も余り感じさせないし、一般的に駐輪場って細長いよな。
南北には細長くできないし、東西に細長くしてみるか。

200�uだと４スパンは必要か。
それじゃ、保育所の道路に面する部分は２スパンになってしまうなぁ。

そうだ！駐車場の東側に余った空間が有るから東に１スパン延ばそう！

　　　　　　　　　　　道　路
　　＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
　　┌─┬─┬──┬──┬──┬──┬──┬──┬───┐│
　　４　│　│s/park　　│保育所入口│　　│　　│　　│駐輪場入口
　　├─├─┏━━┯━━┯━∇┳━━┯━━┯━━┯∇━┓┤│
　　７　│　┃調理│食事│　　┃　　│駐輪場　　│　　┃││　道
　　├─├─┠──┼──┼──┗━━┳━━┿━━┳━━┛┤│　
　　７　│　┃wc　│　　│　　│階段┃wc　│EV階＜通用口││
　　├─├─┠──┼──┼──┼──╂──┼──┨───┤│　路
　　７　│　┃乳ほ│通　│事務│保更┃事務│　　┃車いす用│
　　├─├─┗━━┷━━┷━━┷━━┫──┼──┨駐車場┤│
　　７　│　│　　│　　│　　│　　┃EV階│　　┃　　　││
　　├─├─┼─屋外遊戯場　　┼──┗━━┷━△┛───┤│
　　５　│　│　　│　　│　　│　　│　　│　センター入口│　
　　└─└─┴──┴──┴──┴──┴──┴──┴───┤│
　　　　│　│　　│　　│　　│　　│　　│　　│　　　│
　　　　└３┴６─┴６─┴６─┴６─┴７─┴７─┴─９─┘

�F

歩道の切り開きは１カ所で考えた方が良いから、車いす用駐車場は
サービス駐車場と車路を共有して１カ所にまとめないといけないな。
そうすると、センター入口はもう少し南にずらすか。

情報センターを６ブロックに広げたけど、まだ狭いなぁ。
それに、屋外遊戯場と保育室を結びつけて１階に配置した
けど、保育所の１階も狭いなぁ。

保育室は２階に上げようか。
その方が避難の点や、保育室と遊戯場との結びつきも良いし。
１階も南面に乳児室、ほふく室を配置しても、まだ、余裕があるので、
事務室を配置して屋外遊戯場を監視することもできる。

保育室と屋外遊戯室との動線は、メイン階段から廊下を通って行ければ
いいのじゃないかな。

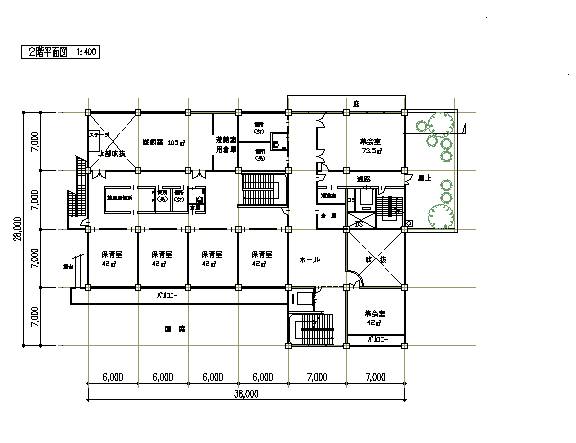

《２F-PLAN》

　　　┌─┏━━┯━━┯┯━┳━━┯┯━━━━┓──┐
　　　７　┃　　遊戯場　│倉┃集会││　集会　┃屋上│
　　　├─┠──┼──┼┴─┗━━┓├─┬──┨──┘　
　　　７　┃　便│児・便│　│階段┃│wc/EV/階┃
　　　├─┠──┼──┼──┼──┨└─┼──┨
　　　７　┃保育│保育│保育│保育┃　　│吹抜┃
　　　└─┗━━┷━━┷━━┷━━┫──┼──┨
　　　　　　　　　　　　　　　　　┃EV階│　　┃　　　
　　　　　　　　屋外遊戯場　　　　┗━━┷━━┛
　　　　　│　　│　　│　　│　　│　　│　　│　　│
　　　　　└６─┴６─┴６─┴６─┴７─┴７─┴６─┘

�G

２階も考えなくちゃ！ まず、保育室４室を南配置と。
それから、遊戯場は、・・・北側の１列を使おうか。
真ん中に大きなスペースが余ちゃった。
・・・
中央に便所を配置して、２本廊下にしようか。
ＷＣは低い間仕切りで、それぞれの廊下から入るようにすれば、
子供達も安心して使えるし。

情報センターは、奥のスペースに何を持ってこよう？

ちょっと保留！・・・先に、３階を考えよう！

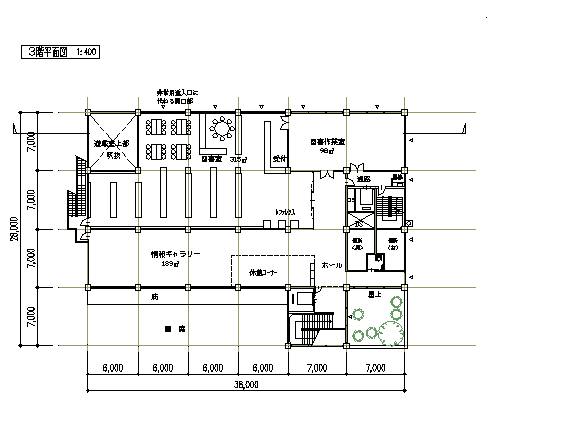

《３F-PLAN》


　　┌─　　┏━━┳━━┯━━┯━━┯━━┯━━┓
　　７　　　┃吹抜┃閲覧│幼児閲覧　│図書作業室┃
　　├─　┌┣━━┛──┼──┼──┼┬─┬──┨　
　　７　　│┃　　　　図書室　　　　　│　│EV階┃
　　├─　└┠──┼──┼──┼──┼┤　├──┨
　　７　屋外┃　情報ギャラリー　休憩　│　│吹抜┃
　　├─階段┗━━┷━━┷━━┷━━┓┴─┏━━┛
　　７　　　　　　　　　　　　　↓↓┃EV階┃屋上│　　　
　　└─　　　　　　　　　屋外遊戯場┗━━┛──┘
　　　　　　│　　│　　│　　│　　│　　│　　│　　
　　　　　　└６─┴６─┴６─┴６─┴７─┴７─┘

�H

３階は全部情報センターか。
階段が東に偏っているから計画し辛いなぁ。
２方向避難は、外部階段で処理するか。

休憩ギャらーから屋外遊戯場を見渡せると条件があるぞ。
何のために？？？
（条件だから、余計なこと考えても解決しないぞ。急げ！！）

屋外遊戯場が見渡せる位置とは、南側か。
図書館も南に持ってきたいところだが、取りようがないなぁ。
そうなると図書館は北側だけど、何か不都合はあるかな？

図書館の閲覧室は、調べたり、本を静かに読むところだから、
南の必要もないし、公園の景観も必ずしも必要ないな。
（強く確信し、自分に言い聞かせる。・・・だって、もう１時間１５分も経つちゃったよ！）

北側の方が、作業室との繋がりも良いし、これで決定だな！

遅くとも、２時間で細部を詰めなくっちゃ！

�I

この後、45分間ああでもない、こうでもないと悪戦苦闘。
最終段階。・・・漏れがないか課題文をもう一度読み直し。

「あちゃー！駐輪場は200�u、以上じゃないかぁ！」

「えーと！えーと！」「ξ＊ξ＊ζ＊ξ＊ξ＊＊＊｝

「焦ること無い！冷静になれ〜！」・・・おゝ、神の声！

柱の外に通路を確保して、面積に算入しよう！
